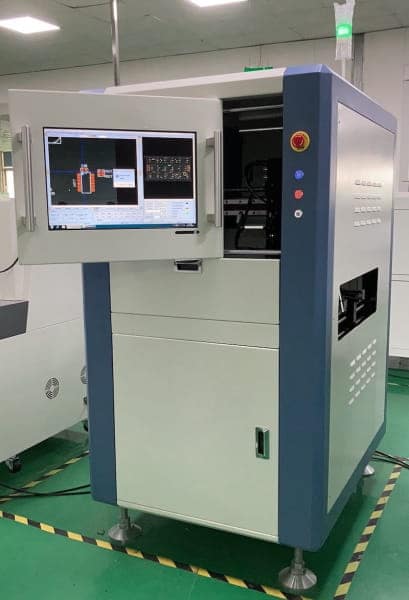

在线AOI设备 EKT-VL-800D上下双面检测

在线AOI设备 EKT-VL-800D上下双面检测

易科讯在线AOI设备 EKT-VL-800D上下双面检测aoi设备特点如下:

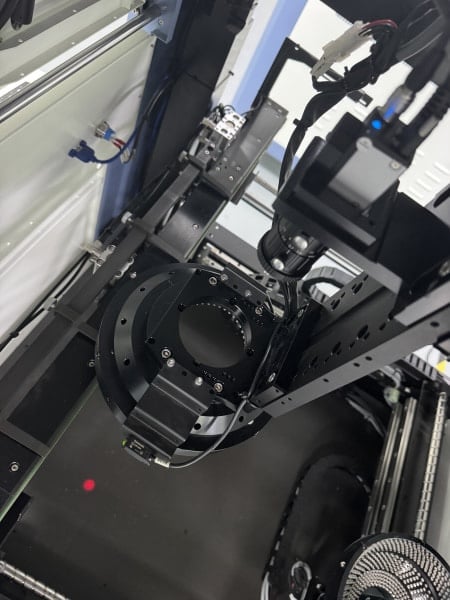

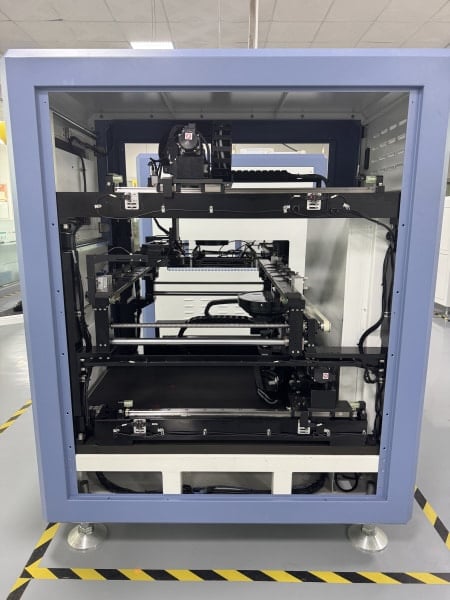

  • 上下双相机,各自独立的 XY 运动平台。
  • 常见于TOP面检查插件元件错漏反,BOTTOM 面检查波峰焊点双面同时检测。
  • 全面兼容保留单轨道在线AOI设备A8系列的功能。
在线AOI设备
在线AOI设备

上下双面检测在线aoi设备技术参数

适用制程SMT锡膏印刷后,SMT回流焊前后,DIP波峰焊前后,软板
编程模式手动编写、自动搜寻,CAD数据导入自动对应元件库,两面独立编程
锡膏印刷:有无,偏移,少锡,多锡,断路,连锡,污染,刮痕等
检测检测类型零件缺陷:缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向,XY 偏移等。
能力焊点缺陷:锡多、锡少、虚焊、连锡、溢胶、引脚未出、锡珠检测,铜箔污染等。
计算方法机器学习,彩色运算、颜色提取、灰阶运算、图像对比,OCV/OCR等
检测模式单轨自动进板,同时对 PCB 板上下进行检测。应用覆盖整个电路板的优化检技术,支持拼板和多 Mar含Bad marki 功能
SPC统计功能全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析
零件角度支持0~359°旋转,最小 1°角距
最小零件01005 chip, 0.3pitch IC
相机上下两套500 万/2000万像素定制全彩色高速工业数字相机
光学镜头分辨率10um/15um/18um/20um/25um,特殊应用时可订制
配置光源可自主配置的上下两套环形立体多通道彩光,视应用选择RGB/ RGBW/RGBR/RWBR,选配同轴光源
操作系统Windows7 64位
显示器22寸,16:10
CPUInter E3 系列或同级
GPU可选配
RAM16GB
HDD1TB机械硬盘,选配固态硬盘
软件界面语言中,英文可选界面
系统操作权限管理员, 程序员, 操作员三级登录权限控制
运送和检测方式自动进出板,可选LーR/R-L,步进电机运送PCB 和调宽轨道,上下两套 XY 服电机分别驱动上下相机取图
PCB尺寸50*50mm (Min) ~400*360mm (Max),特殊应用时可订制
轨道调宽自动调节宽窄,可设定宽度
夹板方式自动夹具
PCB厚度0.3~5.0mm
PCB重量Max: 3KG
PCB板边3mm宽,特殊应用时可订制
机械PCB弯曲度<5mm 或 PCB对角线长度的3%以内误差
系统PCB零件高度Top:35mm, Bottom:35mm。可调节,特殊应用时可订制
XY驱动系统AC伺服电机,精密硏磨滚珠丝杆
XY移动速度Max: 830mm/s
XY定位精度≤8um
设备外形尺寸L1120W980H1700mm(高度不含信号灯)
电源AC220V,50/60Hz,2.5KW
PCB离地高度900±20mm
整机设备重量780KG
参数前后设备通讯Smema
气压要求0.4-0.8MPa
设备安规符合CE安全标准
环境温湿度10~35℃,35~80%RH(无结露)
选配维修站系统,离线编程系统,SPC服务器系统,条码识别系统,MES接口
上下双面检测在线aoi设备技术参数

以上内容是易科讯在线AOI设备 EKT-VL-800D上下双面检测aoi设备的部分内容,更多详尽信息,篇幅有限可咨询在线客服交流,欢迎来电来函垂询
